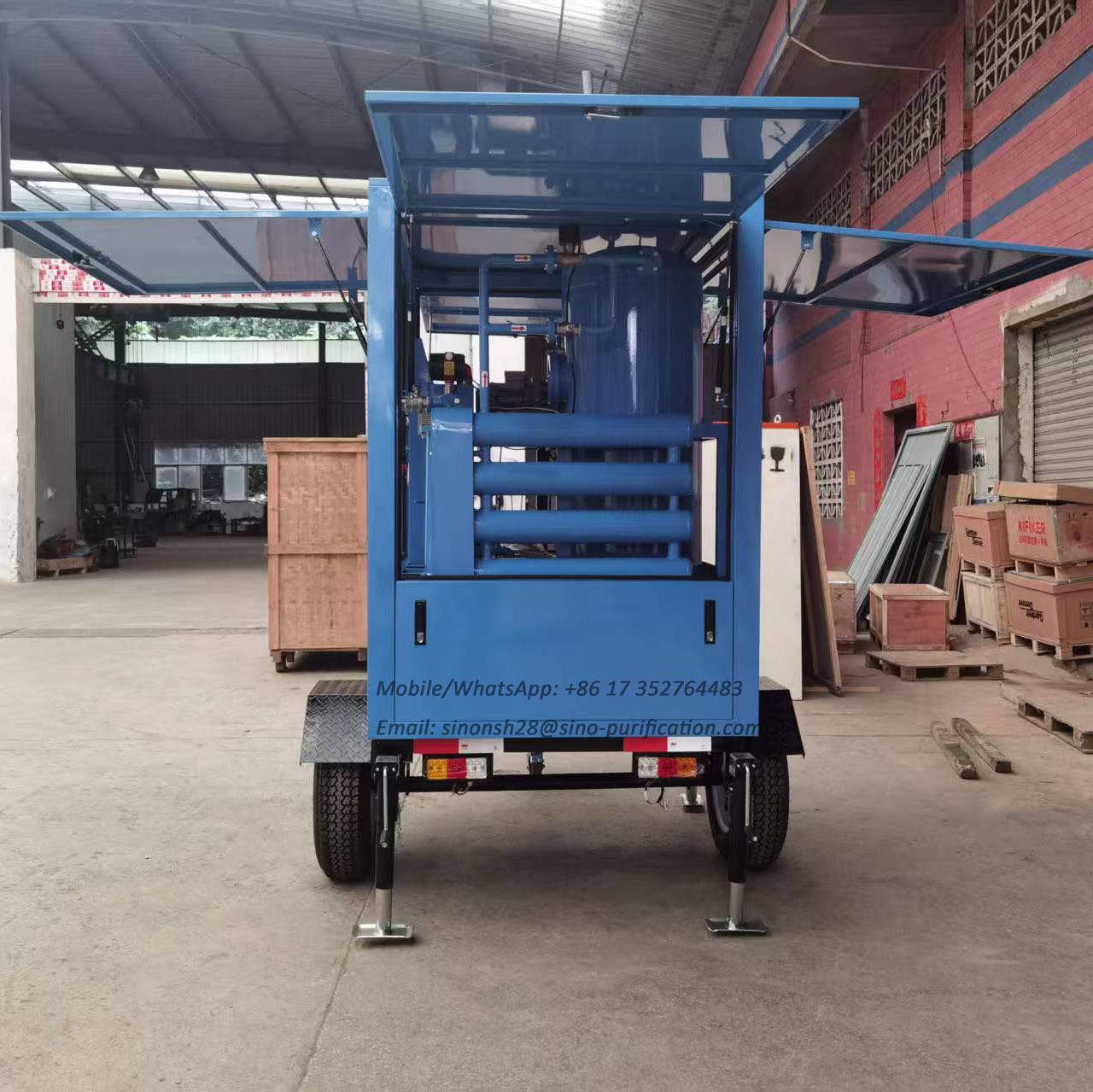

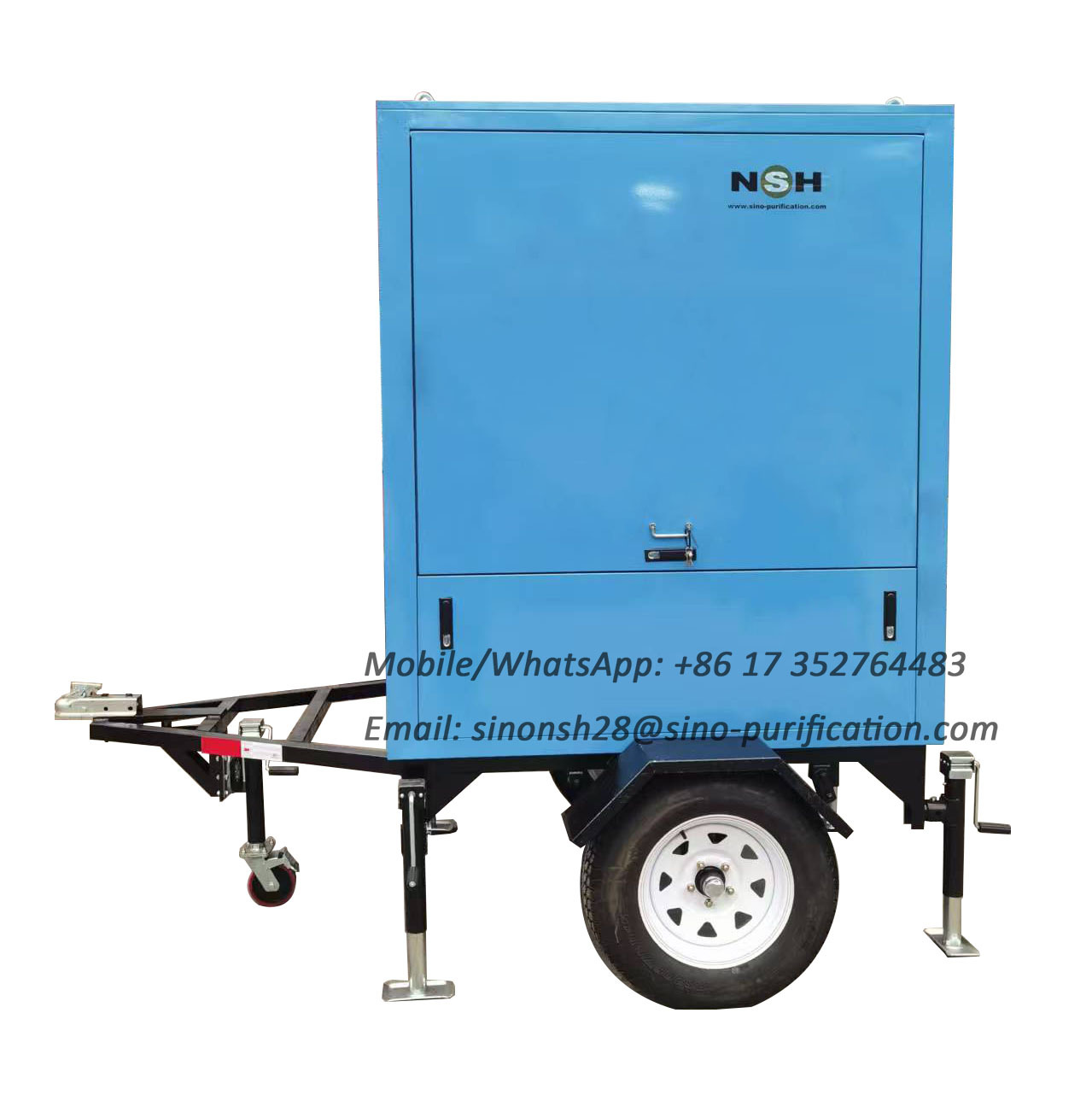

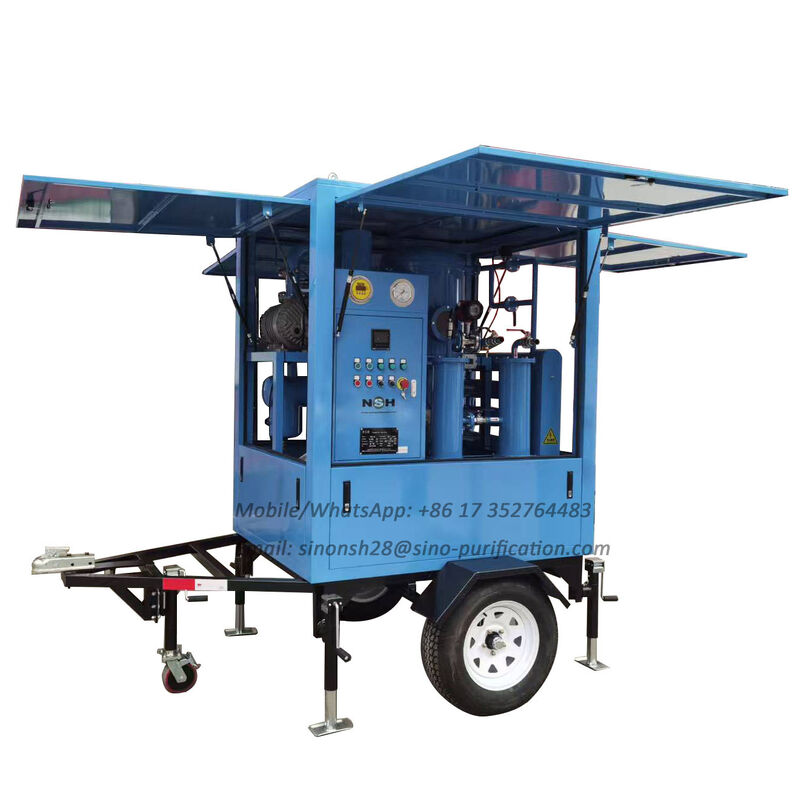

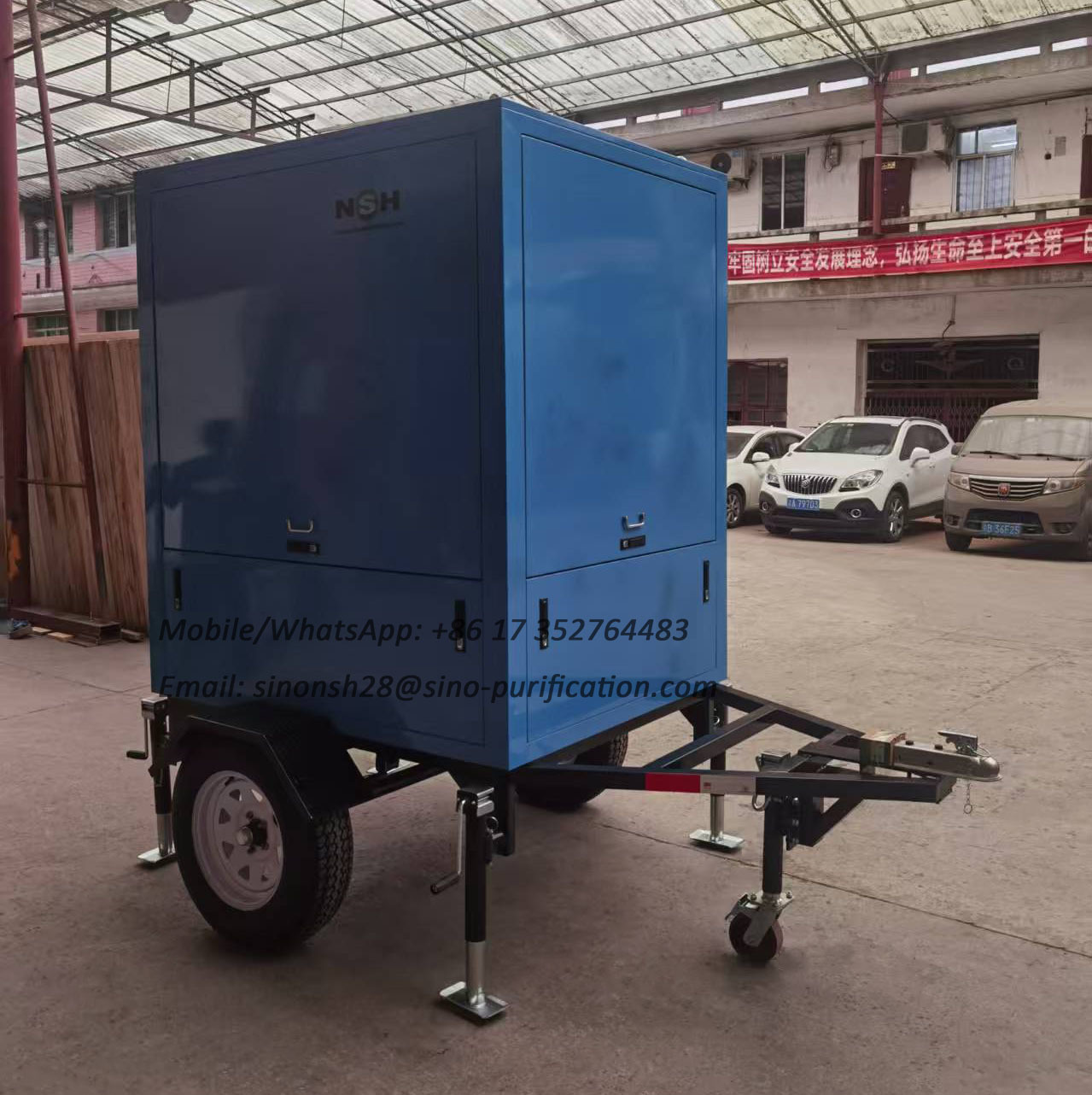

Purificador de aceite de tipo transformador de techo exterior con remolque 6000 litros por hora

Purificador de aceite de tipo transformador de techo exterior con remolque 6000 litros por hora

1. Función

El filtro de aceite de vacío Sino-NSH se utiliza para filtrar el aceite aislante en el transformador.y filtración de precisión, y mejora las características de voltaje del aceite aislante del transformador.

2. Características

1. Desgasificación y deshidratación final: vacío de dos etapas (bomba de raíces + bomba de paletas giratorias), micro-agua ≤5 ppm, contenido de gas ≤0,1%.
2. Purificación profunda: elimina el agua libre y elimina el agua disuelta, mejorando significativamente la resistencia a la presión de una sola filtración.
3. Protección contra bajas temperaturas: La deshidratación por ebullición sin calefacción a alta temperatura evita el agrietamiento y el envejecimiento del aceite, protegiendo la vida útil del aceite.
4. Alta eficiencia y ahorro de energía: la bomba de alta velocidad Roots aumenta la eficiencia de procesamiento en más del 30%, lo que resulta en un menor consumo de energía por tonelada de aceite procesado.
5. Aplicable a alta tensión: diseñado específicamente para transformadores con niveles de voltaje de 220 kV o más, que cumplen con los estándares de conexión a la red UHV.
6. Integración multifuncional: Una máquina integra múltiples funciones, incluida la eliminación de agua, desgasificación, eliminación de impurezas, calentamiento de aceite, transporte de aceite, circulación de aceite caliente y secado al vacío.
7. Filtración en varias etapas: Una estructura de filtración progresivamente más densa intercepta impurezas capa por capa, desde gruesas hasta finas, filtrando eficazmente las partículas finas.
8. Altamente automatizado: Cuenta con control automático de la temperatura, ajuste del nivel de enlace del líquido, protección de bloqueo inteligente para bombas de aceite, calentadores, bombas de vacío y bombas de raíces,y un botón de arranque/parada.
9. Aplicación móvil: Equipado con un remolque viable y una cubierta impermeable, adecuado para obras de campo y operaciones móviles interregionales.
10. Monitoreo en tiempo real: Equipado con múltiples instrumentos que muestran presión, temperatura, vacío, etc., proporcionando una visión general clara del estado de funcionamiento.
11. Protección múltiple: Incluye funciones de protección de seguridad contra el sobrevoltado, el sobrecalentamiento, la pérdida de fase y el nivel anormal del líquido.
12. Ampliamente aplicable: adecuado para diversos escenarios de manipulación de aceite aislante en subestaciones de energía, fábricas de transformadores, ferrocarriles, empresas industriales y mineras, etc.

3. Principales componentes

1. Sistema de vacío: bomba de raíces (bomba principal) + bomba de veleta rotativa (bomba de respaldo), conexión en serie de dos etapas, lo que garantiza un alto vacío.
2. Sistema de calefacción: calefacción con control termostático, elemento de calefacción de acero inoxidable, calefacción rápida y larga vida útil.
3. Sistema de filtración: filtro de varias etapas (filtro grueso + filtro fino), filtros progresivamente más densos, que interceptan eficazmente impurezas y partículas.
4. Bomba de aceite: bomba de tornillo, entrega estable, caudal ajustable.
5. Sistema de condensación: radiador refrigerado por agua o aire, recupera la humedad del aceite, reduciendo la carga de la bomba de vacío.
6. Sistema de separación: estructura tridimensional de desgasificación por pulverización/ película, que aumenta el área de contacto aceite-líquido y mejora la eficiencia de deshidratación y desgasificación.
7. Sistema de control eléctrico: gabinete de control inteligente, que integra el control de temperatura, el control del nivel de líquido y las funciones de protección del bloqueo de la válvula de la bomba.
8. Componentes del tanque: tanque de separación al vacío y tanque de almacenamiento de aceite, fabricados en acero al carbono o acero inoxidable de alta calidad.
9. Las válvulas de oleoducto: válvulas resistentes al aceite y válvulas de bolas/válvulas mariposa, que controlan la dirección del flujo de aceite y el encendido/apagado.
10. Cuadro y carcasa: base de estructura de acero integral, robusta y duradera. Instrumentación: medidor de vacío, medidor de presión, termómetro y medidor de nivel proporcionan monitoreo en tiempo real de los parámetros de funcionamiento.
11. Sistema de drenaje de agua: las válvulas de drenaje automáticas/manuales descargan periódicamente el condensado separado.

4.Accesorios adicionales opcionales

1. Control de pantalla táctil PLC: reemplaza los botones tradicionales, lo que permite el funcionamiento totalmente automático, el registro de datos y el autodiagnóstico de fallos.
2. Micrométro de humedad en línea: monitorea y muestra el contenido de microhumedad en el aceite en tiempo real, eliminando la necesidad de muestreo y ensayo, lo que permite un monitoreo constante de la sequedad del aceite.
3. Medidor de caudal: muestra en tiempo real el caudal procesado y la cantidad total de aceite, facilitando el seguimiento y el registro.
4. Potencia de calefacción mejorada: Potencia de calefacción mayor, adecuada para el arranque rápido en regiones frías o ambientes de baja temperatura.
5. Las mangueras de aceite de entrada y salida extendidas: 20 metros por rollo, adaptables a escenarios de operación a larga distancia.
6. Kit de herramientas dedicado: Contiene un conjunto completo de herramientas especializadas necesarias para el mantenimiento del equipo.
7. Elemento de calefacción de repuesto: el equipo incluye un conjunto de elementos de calefacción para su rápida sustitución in situ.

5. Parámetro

6Lo que obtendrá después de su investigación

1. Cotización formal con precio, lista de productos y accesorios, y garantía.
2. Detalles técnicos, incluida la hoja de especificaciones, la introducción detallada de la máquina, el modelo 3D, el diagrama de flujo y las imágenes de referencia.
3. Detalles de la configuración.
4. Vídeos de referencia.
