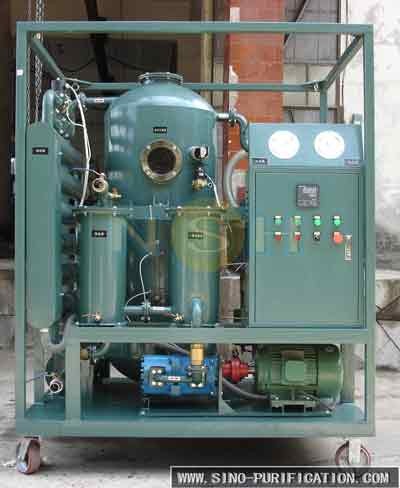

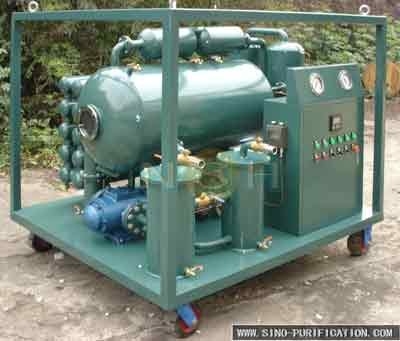

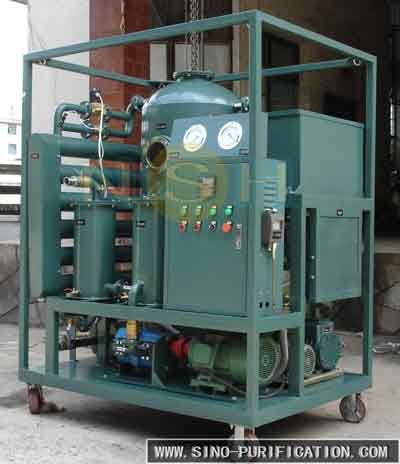

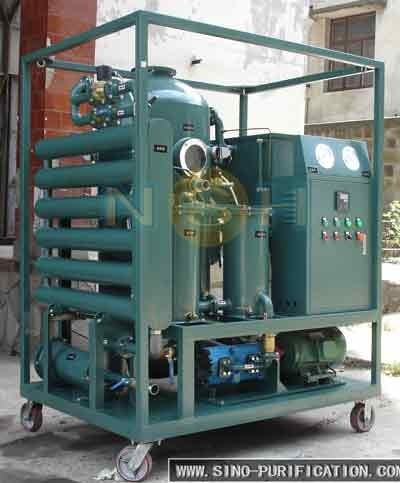

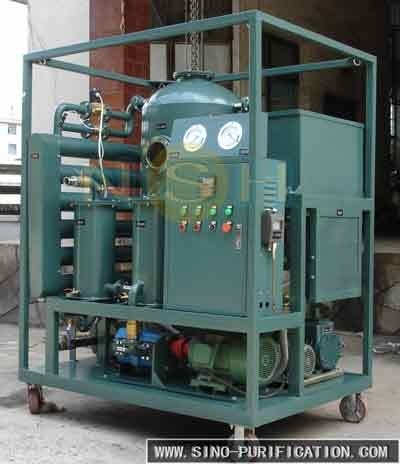

Máquina de filtración de aceite de una sola etapa de 65 kW: purificador de aceite de transformador de vacío con capacidad de 6000L/H

Máquina de filtración de aceite de una sola etapa de 65 kW: purificador de aceite de transformador de vacío con capacidad de 6000L/H

Descripción

Sino-NSH-VF es una unidad de deshidratación y desgasificación que utiliza técnicas de procesamiento térmico y al vacío.Esta unidad está más adaptada para aplicaciones que requieren volúmenes más pequeños de aceite o capacidades más bajas.En primer lugar, el Sino-NSH-VF se emplea para mejorar las propiedades de los aceites aislantes que se encuentran en los transformadores eléctricos y otros equipos eléctricos llenos de aceite.Elimina eficientemente tanto el agua disuelta como el agua libre, gases disueltos e impurezas de partículas, elevando así los índices especiales del aceite aislante.Al integrar la tecnología de evaporación de vacío intermitente con la tecnología de filtro de cierre gradual de delaminadoAdemás, la combinación de tratamiento térmico y de vacío mejora el voltaje de descomposición.que puede incrementarse de 25 kV a más de 60 kVEl sistema chino-NSH-VF cuenta con una estructura optimizada y mecanismos de control seguros, que satisfacen las necesidades integrales de los fabricantes de transformadores y proveedores de servicios.

En general

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipment. También se puede utilizar para el aceite hidráulico, lubricación del aceite de tratamiento de purificación. Puede eliminar eficazmente el agua, gas y partículas de impurezas en el aceite, mejorar la resistencia del aislamiento y la calidad del aceite,y garantizar el funcionamiento normal de los equipos eléctricos.

El purificador de aceite aislante de vacío de una sola etapa de la serie VF se utiliza principalmente para extender la vida útil de los aceites utilizados en transformadores, interruptores, inductores mutuos, reguladores de voltaje y engranajes de interrupción,o para inyectar el aceite aislante en los transformadores.

Equipado con regeneradores, puede mejorar el efecto de desácido, decoloración y eliminar dieléctrico y ácido de manera más efectiva.El rendimiento y la vida útil del aceite aislante mejorará y se extenderá mucho después de la purificación y regeneración.

Condiciones de funcionamiento:

La instalación deberá estar diseñada para funcionar satisfactoriamente a temperaturas ambientales que oscilan entre -20 oC y 55 oC.

Cuatro sistemas principales de seguridad y protección:

- Sistema de control automático del nivel de líquido

- Sistema de protección contra la presión automática

- Sistema de control automático de temperatura constante

Fronteras

• Para eliminar el agua soluble libre, el carbono, los gases libres y disueltos y las partículas del aceite aislante de manera efectiva y rápida.
• Aumentar el valor del voltaje de ruptura en gran medida.
• Fácil manejo y mantenimiento.
• Inyecta aceite en los transformadores
• Trabajo en línea
• Menores gastos de mantenimiento y sustitución
• Alta eficiencia y eficacia
• Tamaño pequeño, peso ligero, bajo ruido
• Disponible en varios tamaños y configuraciones (escudo).

Características

Características del filtro de aceite de vacío monoestadio de la serie NSH-VF:

A. El sistema de filtración de alta precisión, los elementos de filtración de alta calidad y la filtración progresiva en varias etapas ayudan a eliminar eficazmente las impurezas mecánicas del aceite.El filtro tiene una función de autocontrol para detectar el estado de los contaminantes.
B. El sistema de calefacción está hecho de acero inoxidable y adopta un diseño de tubería optimizado para garantizar una calefacción uniforme y una temperatura de aceite estable.
C. Equipado con un sistema automático de control de temperatura, un sistema automático de control del nivel del líquido, un sistema automático de protección contra la presión y componentes principales de alta calidad.para garantizar la alta fiabilidad y el rendimiento perfecto del equipo.
D. El filtro de aceite de vacío de una sola etapa admite el funcionamiento en línea sin supervisión y tiene un indicador que indica el estado de funcionamiento.
El sistema de vacío, el sistema de bomba de aceite y el sistema de calefacción están entrelazados en el control para evitar los efectos adversos de un funcionamiento incorrecto.
F. Equipado con una indicación para reemplazar el filtro y un dispositivo de frenado automático de sobrecarga.
G. Equipado con luces de parada de emergencia y de alarma para evitar fugas y sobrecargas de potencia, con el fin de proteger el motor.
H. Con la secuencia de fase, la función de protección de ruptura de fase y el control normal, puede detenerse repentinamente
I. La máquina puede ser operada en línea y fuera de línea. Además, también se puede utilizar como una bomba de vacío independiente y equipo de aceite de vacío para equipos eléctricos inmersos en aceite.Después de la purificaciónEn condiciones ideales, el voltaje de ruptura del aceite puede alcanzar los 75-80 kV.

Principales componentes

a. Prefiltro:

Utiliza un filtrador 50-80 malla para eliminar cualquier partícula grande

b. Calentador eléctrico:

El sistema de calefacción de aceite asegura menos de 1,0 w/cm2. Durante el proceso de calentamiento, se evita el deterioro del aceite causado por el sobrecalentamiento. La temperatura del aceite se puede ajustar entre 20°C y 80°C.El calentador se controla manualmente o automáticamenteEl calentador se detiene automáticamente cuando la temperatura del aceite alcanza un cierto grado.El calentador dejará de funcionar automáticamente cuando el volumen de aceite de entrada sea demasiado bajo para evitar daños del calentador.

c. Cámara de vacío:

Utiliza tecnología de coacervación, tecnología de coalescencia, tecnología de separación y tecnología de purificación refinada para eliminar el agua libre, soluble, gases libres y disueltos.La bola flotante a nivel de aceite o el sistema de control automático del nivel de líquido infrarrojo se instalan en el recipiente de vacío para controlar el nivel de aceite para evitar que el aceite se

La nueva innovación de eliminar la espuma puede evitar que el aceite sea aspirado a la bomba de vacío.

d. Refrigerador de aceite:

Conectado entre la cámara de vacío y la bomba de raíces, la bomba de vacío para evitar que el aceite entre en la bomba de raíces y la bomba de vacío. En segundo lugar, para enfriar el aire caliente.

e. Bomba de descarga de aceite:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtro fino:

El aceite recibe su tratamiento final de pulido a través de un elemento de alto rendimiento. El filtro está calificado para capturar el 99,5% de las partículas de 5 a 10 micras absolutas.

g. Sonda de muestreo:

Se dispondrán dos (2) sondas de muestreo, una para el aceite de entrada y otra para el aceite procesado.

h. Válvulas de admisión y descarga:

Se proporcionan válvulas manuales para la conexión de entrada y descarga.

i. válvula de recirculación manual:

Se proporciona una válvula manual para fines de recirculación.

j. Conexión de secado del transformador:

Una conexión de transformador seco.

k. Panel de control:

La instrumentación, las alarmas y los bloqueos, la instrumentación y los controles eléctricos se encuentran en el recinto de tipo NEMA 12.Se dispone de varias luces piloto para indicar el estado operativo (encendido/apagado) de los componentes clave y las condiciones de alarma..

Las especificaciones técnicas:
