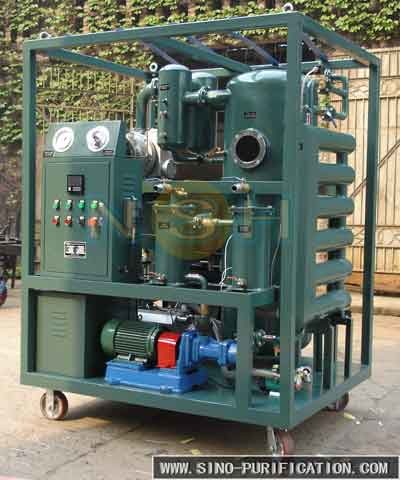

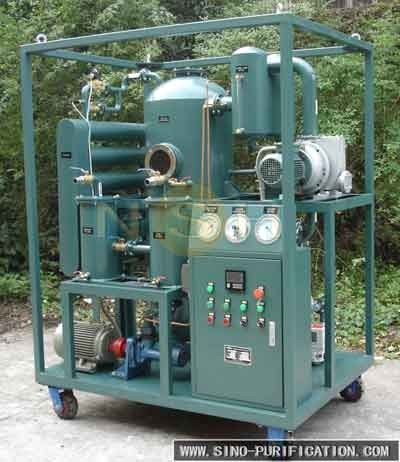

Equipo de tratamiento de aceite para transformadores de vacío de doble etapa de la serie NSH VFD

Equipo de tratamiento de aceite para transformadores de vacío de doble etapa de la serie NSH VFD

En general

Serie de VFD NSH está diseñado para mejorar la calidad del aceite aislante. Esta serie elimina de forma eficiente y rápida las trazas de agua, gases y contaminantes de partículas de los aceites aislantes,mejora significativa del rendimiento de los transformadores, interruptores, inductores mutuos, cables y condensadores con sistemas de aislamiento.La serie VFD es particularmente eficaz en la purificación de aceites de marca y aceites aislantes utilizados en transformadores de alto y súper alto voltajeAdemás, es muy adecuado para el tratamiento de aceites de lubricación de baja viscosidad.

Condiciones de funcionamiento:

La instalación deberá estar diseñada para funcionar satisfactoriamente a temperaturas ambientales que oscilan entre -20°C y 55°C.

Descripción

La serie NSH VFD emplea tecnologías avanzadas de coacervación, coalescencia, separación y purificación refinada.gases disueltos, y contaminantes de partículas procedentes del aceite aislante, lo que garantiza un rendimiento y una fiabilidad óptimos.

Fronteras

• Para eliminar el agua soluble libre, el carbono, los gases libres y disueltos y las partículas del aceite aislante de manera efectiva y rápida.
• Aumentar el valor del voltaje de ruptura en gran medida.
• Fácil manejo y mantenimiento.
• Inyecta aceite en los transformadores
• Trabajo en línea
• Menores gastos de mantenimiento y sustitución
• Alta eficiencia y eficacia
• Tamaño pequeño, peso ligero, bajo ruido
• Disponible en varios tamaños y configuraciones (escudo).

Principales componentes

a. Prefiltro:

Utiliza un filtrador 50-80 malla para eliminar cualquier partícula grande

b. Calentador eléctrico:

El sistema de calefacción de aceite garantiza menos de 1,0 w/cm2. Durante el proceso de calentamiento, se evita el deterioro del aceite causado por el sobrecalentamiento. La temperatura del aceite se puede ajustar entre 20 °C y 80 °C.El calentador se controla manualmente o automáticamenteEl calentador se detiene automáticamente cuando la temperatura del aceite alcanza un cierto grado.El calentador dejará de funcionar automáticamente cuando el volumen de aceite de entrada sea demasiado bajo para evitar daños del calentador.

c. Cámara de vacío:

Utiliza tecnología de coacervación, tecnología de coalescencia, tecnología de separación y tecnología de purificación refinada para eliminar el agua libre, soluble, gases libres y disueltos.La bola flotante a nivel de aceite o el sistema de control automático del nivel de líquido infrarrojo se instalan en el recipiente de vacío para controlar el nivel de aceite para evitar que el aceite se

La nueva innovación de eliminar la espuma puede evitar que el aceite sea aspirado a la bomba de vacío.

d. Refrigerador de aceite:

Conectado entre la cámara de vacío y la bomba de raíces, la bomba de vacío para evitar que el aceite entre en la bomba de raíces y la bomba de vacío.

e. Bomba de descarga de aceite:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filtro fino:

El aceite recibe su tratamiento final de pulido a través de un elemento de alto rendimiento. El filtro está calificado para capturar el 99,5% de las partículas de 5 a 10 micras absolutas.

g. Sonda de muestreo:

Se dispondrán dos (2) sondas de muestreo, una para el aceite de entrada y otra para el aceite procesado.

h. Válvulas de admisión y descarga:

Se proporcionan válvulas manuales para la conexión de entrada y descarga.

i. válvula de recirculación manual:

Se proporciona una válvula manual para fines de recirculación.

j. Conexión de secado del transformador:

Una conexión de transformador seco.

k. Panel de control:

La instrumentación, las alarmas y los bloqueos, la instrumentación y los controles eléctricos se encuentran en el recinto de tipo NEMA 12.Se dispone de varias luces piloto para indicar el estado operativo (encendido/apagado) de los componentes clave y las condiciones de alarma..

Las especificaciones técnicas:
