Sistema de filtración de la máquina de purificador de aceite de turbina de 3000L/H para el reciclaje y tratamiento de los desechos de aceite

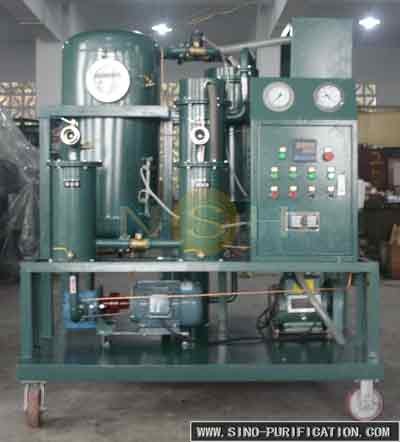

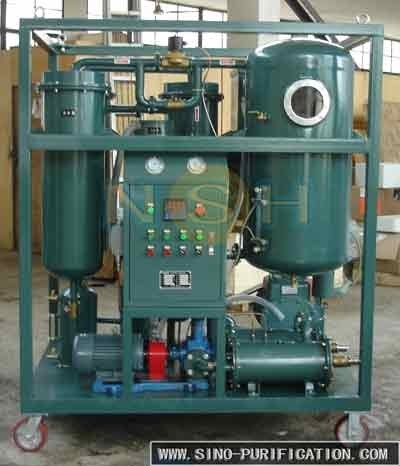

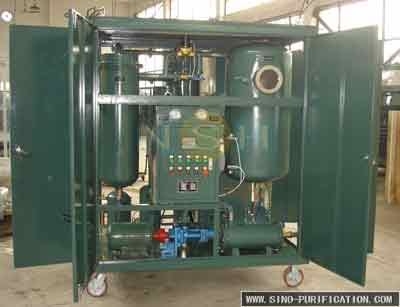

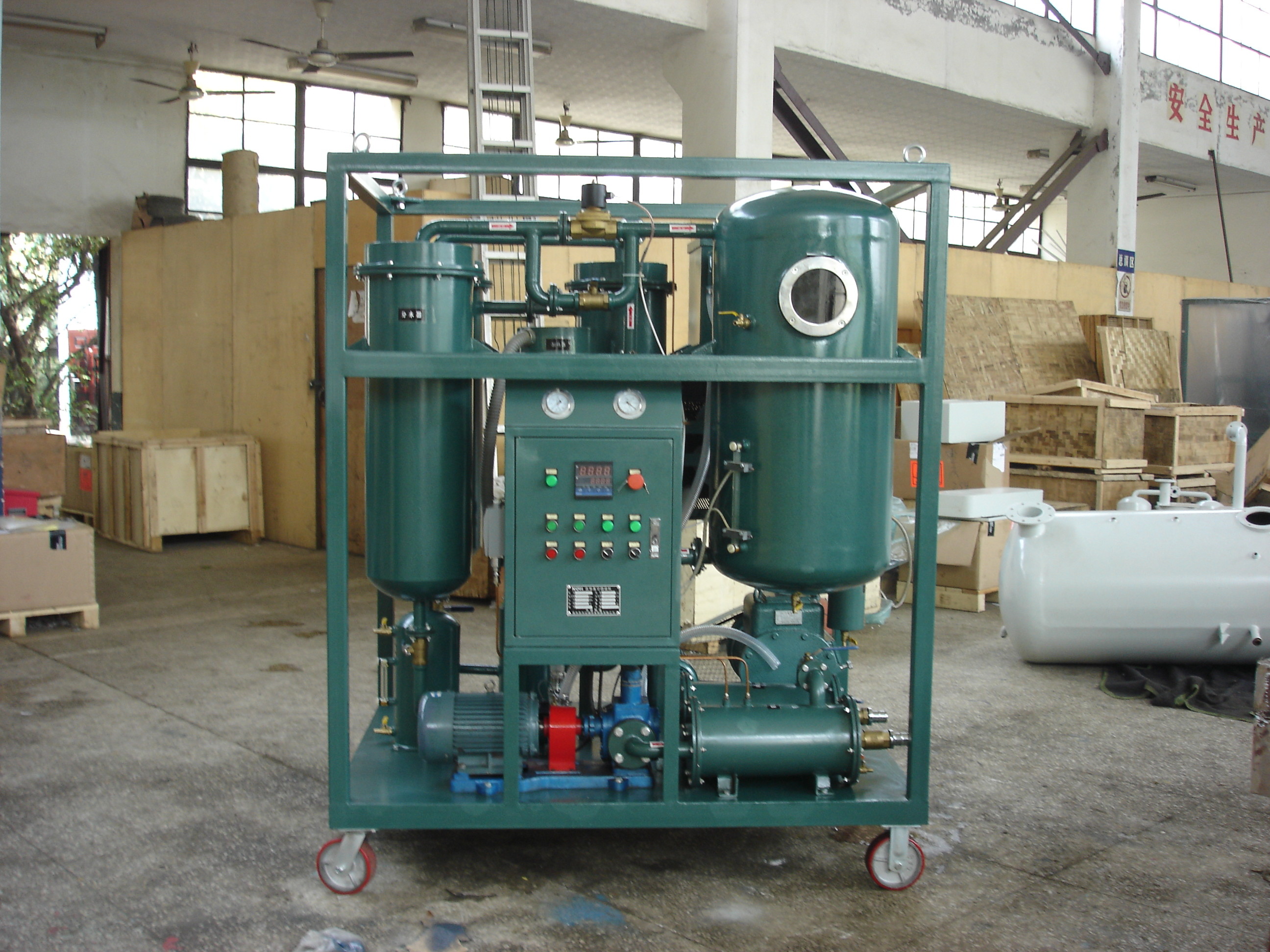

Sistema de filtración de la máquina para purificadores de aceite de turbina de vacío de 3000L/h

Aplicación

El filtro al vacío de aceite de turbina de la serie TF integra secado al vacío, tecnología de ingeniería de separación, tecnología de condensación, tecnología de adsorción y tecnología de filtración de precisión.Puede eliminar la humedad de forma rápida y fiableTambién puede reducir la pérdida dieléctrica y el valor ácido, mejorar el grado de demulsificación,y mejorar de forma integral la calidad del petróleo. Puede realizar el funcionamiento en línea, puede drenar automáticamente el agua sin detener la máquina, para que el aceite residual pueda alcanzar el estándar de uso de aceite nuevo, y es fácil de operar.

Descripción

El filtro de vacío de aceite de turbina utiliza un filtro de cartucho de múltiples etapas con una gran capacidad de eliminación de impurezas.El filtro grueso utiliza un elemento de filtro lavable de gran caudal con alta eficiencia de filtración, que puede eliminar una gran cantidad de impurezas en el aceite: el elemento de filtro de precisión adopta la tecnología de "densidad gradual", con alta precisión de filtración, gran capacidad de retención de suciedad,alta resistencia, larga vida útil, y puede eliminar las partículas finas en el aceite.

Principio de trabajo
Cuando el filtro de aceite al vacío del aceite de turbina funciona, el aceite contaminado entra en el calentador por la entrada bajo la acción de la succión al vacío de presión atmosférica externa.El aceite caliente entra en el filtro primarioDespués, el aceite entra en el separador de vacío y pasa a través del dispositivo especial de divergencia.El dispositivo divergente produce una superficie enorme por unidad de volumen de aceite, exponiendo el aceite contaminado a un vacío de temperatura relativamente baja, eliminando así el agua y los gases nocivos del aceite.La mezcla de vapor de agua evaporado y gas se condensa en líquido a través del tanque de agua y el refrigeradorEl gas restante es extraído por una bomba de vacío. El aceite extraído del agua es introducido en el filtro fino por la bomba de descarga para eliminar las impurezas de partículas.Eso esDependiendo de la cantidad de agua que contiene, se necesitan varios ciclos para eliminar completamente el agua.

Características

1) Adoptar tecnología de vacío de coalescencia, absorción molecular, secado al vacío, desmulsificación automática y otras tecnologías en una sola, sin usar ningún aditivoDesmulsificación, completamenteDesmulsificación.

2) único- ¿ Qué?veces método de deshidratación, no sólo puede separar una gran cantidad de agua en el aceite, sino que también puede eliminar los rastros de agua en el aceite, la deshidratación y la eficiencia de emulsión es alta,para que el aceite emulsionado grave turbio también pueda convertirse en limpio transparente.

3) El equipo adopta la configuración del sistema de cifrado y filtrado paso a paso. El filtro se puede limpiar y usar repetidamente, el bajo costo de los consumibles, la larga vida útil, la configuración del filtro de alta precisión puede eliminar eficazmente las partículas finas y las impurezas en el aceite.

4) El dispositivo de condensación media combinado con la tecnología de refrigeración por viento y agua fuerte se adopta para condensar y deshidratar el gas mezclado de alta temperatura y alta temperatura extraído.mejorar la potencia de salida efectiva del equipo, prolongar en gran medida la vida útil de los accesorios y hacer que el equipo sea más duradero;

5) calefacción con diseño de baja carga, para garantizar que el calentador de aceite puedael calor, puede evitar eficazmente la rotura del aceite y daños por el envejecimiento;

6) elavanzadosistema eléctrico y sistema automático de control del nivel de aceite en el infrarrojo. El control automático no producirá fenómenos de circulación de aceite.

7) Puede realizar el funcionamiento en línea sin supervisión con turbina de vapor, turbina de agua y otros equipos. Bajo nivel de ruido, en consonancia con los altos estándares mundiales de protección del medio ambiente;

8) El equipo puede drenar automáticamente el agua sin parar, lo que hace que el funcionamiento del equipo sea más simple y humano;

9) Si el valor ácido del aceite excede el estándar, el dispositivo de regeneración BZ puede utilizarse conjuntamente para reducir el valor ácido y la pérdida dieléctrica, el valor ácido después del tratamiento del aceite (mgKOH/g) ≤ S0.03; Es elTambién puede purificar el aceite con vapor, fuga de agua, envejecimiento, ácido,espuma y emulsión para que los índices de calidad del aceite cumplan los requisitos de "GB/T 7596-2008" Norma de calidad para el aceite de turbina de vapor en funcionamiento ". En líneaDesmulsificación, deshidratación, eliminación de ácidos, eliminación de impurezas, para que el aceite de turbina turbido se vuelva claro y transparente.

Fronteras

• Sistema de deshidratación (Degas)

• El recipiente de vacío puede aumentar el área de evaporación de manera eficiente.Por lo tanto, el área de evaporación del recipiente de vacío es tres veces mayor que la del recipiente de vacío ordinarioEsta innovación puede deshidratar y desgasear eficaz y eficientemente.
• La estructura óptima del sistema de deshidratación (degas) aumenta la superficie del aceite expuesto al sistema de vacío y amplía la distancia de flujo del aceite en el sistema de vacío.Así hay tiempo suficiente para eliminar la humedad y el gas del aceite por evaporación.

• Sistema de filtración

• Los materiales de filtración con aberturas variables están hechos de fibra de vidrio especializada.Las impurezas con diferentes tamaños de partículas se filtran paso a pasoLa capacidad de eliminación de partículas e impurezas se mejora considerablemente con este método.
• El sistema de filtración tiene una finalidad de filtración estable y perfecta.3,4,5,6,10 μm, etc. Aceite β≥1000 después del filtro.
• El sistema de filtración está equipado con un dispositivo de enjuague y suciedad inversa, lo que mejora la eficacia del filtrado y prolonga la vida útil del filtro enormemente.

• Sistema de calefacción por aceite

• La estructura única del calentador calienta el aceite uniformemente.
• El sistema de calefacción de aceite garantiza menos de 1,0 w/cm2.
• La temperatura del aceite se puede ajustar entre 20°C y 80°C. El calentador se controla manualmente o automáticamente.
• El sistema de calefacción está instalado con dispositivos de protección de seguridad, por lo que es seguro y fiable.El calentador dejará de funcionar automáticamente cuando el volumen de aceite de entrada sea demasiado bajo para evitar daños del calentador.

• Sistema de control del aparato eléctrico

• Los componentes principales del aparato eléctrico fabricado por Schneider, Siemens, etc. aseguran la seguridad del sistema de control.
• Disponer de varios sistemas de protección que evitarán la eyección de aceite, la sobrecarga y el exceso de voltaje, etc.

• Sistema de control del nivel de aceite

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• La nueva innovación de eliminar la espuma puede evitar que el aceite sea aspirado a la bomba de vacío.

• Componentes de alta calidad

• Los componentes principales de los productos NSH, como la bomba de vacío, la bomba de aceite y los aparatos eléctricos, son de SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO, etc.Garantiza la alta calidad y fiabilidad de los productos NSH.

Especificaciones técnicas

Otros tipos de máquinas purificadoras de aceite

Purificador de aceite de la serie TFEl sistema de purificación de aceite de turbina es particularmente adecuado para purificar el aceite lubricante de turbina.el vapor, impurezas, lodos, dieléctricos y coloides.
Purificador de aceite de la serie LV: El sistema de filtro de aceite de lubricación es especialmente adecuado para purificar y restaurar el aceite hidráulico, el aceite de máquina, el aceite de refrigerante y varios otros aceites de lubricación.
Purificador de aceite de la serie GER: El sistema de regeneración de aceite usado es adecuado para la regeneración de aceite usado de motor de combustión interna, incluido el aceite de motor diésel, el aceite de motor de gasolina y el aceite hidráulico usado,otros aceites de lubricación utilizados para máquinas.

Purificador de aceite de la serie GED: se utiliza para reciclar todo tipo de aceite residual en aceite base o diesel de alta calidad.
