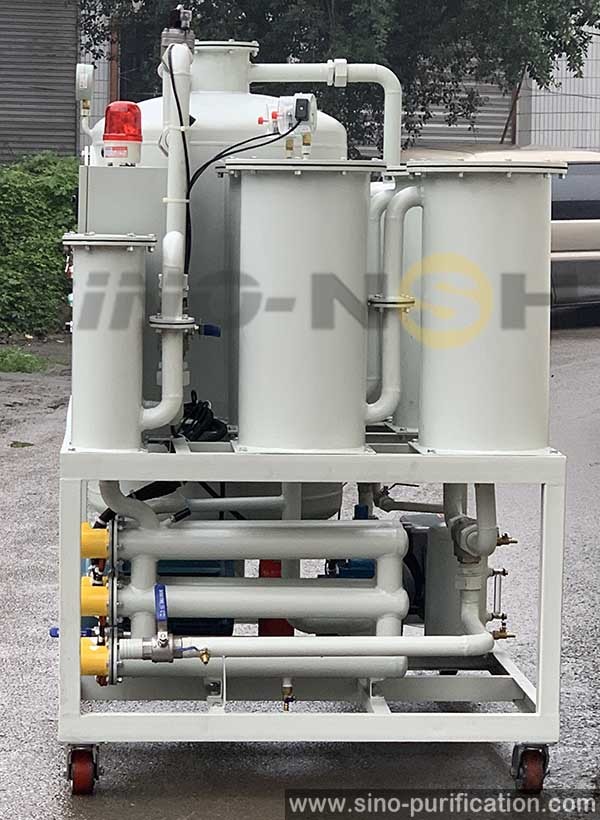

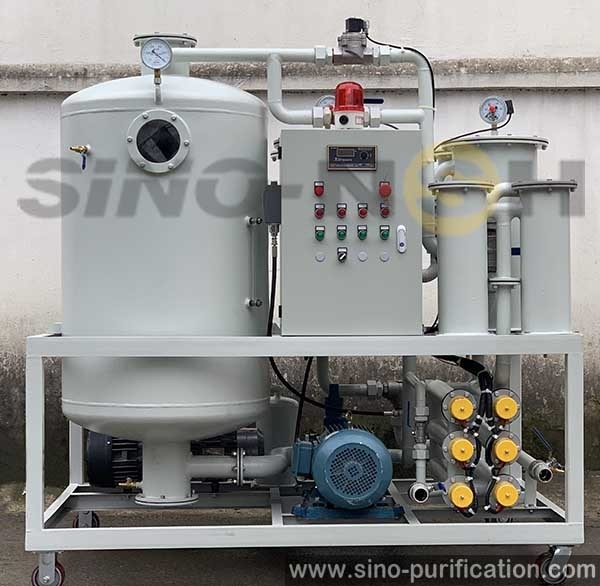

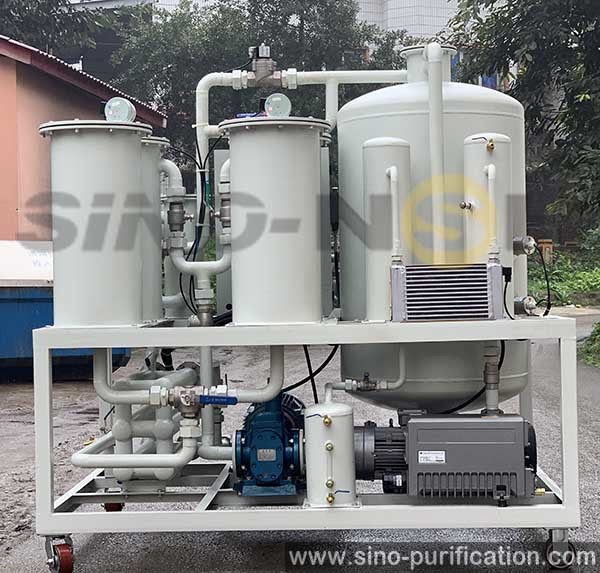

12000L / Purificador de aceite de la turbina de H 53 kilovatios del aceite hidráulico que recicla la máquina

Purificador de aceite de turbina de 12000L / H 53 KW Máquina de reciclaje de aceite hidráulico





Aplicación

El filtro de aceite de vacío para aceite de turbina se utiliza principalmente para tratar aceite de turbina no calificado, especialmente para tratar aceite de turbina seriamente emulsionado. Puede eliminar rápida y eficientemente el agua, el gas y las impurezas en el aceite, de modo que los índices de calidad del aceite puedan cumplir con los nuevos estándares de aceite y garantizar el funcionamiento seguro del conjunto de turbinas. Esta máquina adopta material polimérico especial como medio, integrando desemulsificación, deshidratación y eliminación de impurezas, combinando con la tecnología de separación al vacío, puede desemulsionar, deshidratar, eliminar ácidos y eliminar impurezas en línea, de modo que el aceite de turbina seriamente turbio se vuelve claro y transparente. Es un equipo ideal para el procesamiento en línea de aceite de turbina, aceite lubricante de baja viscosidad y aceite hidráulico.

Índice del filtro de vacío de aceite lubricante después de la filtración
Contenido de agua después de la filtración: ≤5ppm
Grado de filtración: NAS6
Precisión de filtración: ≤1 micra





Descripción

El filtro de aceite de vacío para aceite de turbina está diseñado para adaptarse al sistema de aceite lubricante de las unidades de turbinas de vapor en plantas de energía, empresas de energía térmica y otras empresas industriales y mineras. Se opera sincrónicamente con la unidad para la purificación de derivación del aceite de turbina, o se utiliza en forma de purificación móvil del aceite de turbina. Se desarrolla para controlar eficazmente los contaminantes particulados (especialmente 15-1 μ m) y el agua, el gas y otros contaminantes en el proceso de circulación del aceite de turbina de vapor. Toda la máquina adopta la condensación de atomización al vacío, la expansión en seco, la adsorción molecular, la filtración mecánica, el control difuso automático y otra combinación de tecnología: diseño tipo. El dispositivo de filtro de aceite tiene muchas funciones, como filtración fina, deshidratación y desgasificación, desemulsificación, eliminación de ácidos y decoloración, de modo que el aceite de turbina emulsionado se puede desemulsionar y transparentar, alcanzando el estándar de operación del aceite de turbina de vapor. También se puede utilizar para limpiar el tanque principal, verter y calentar el aceite cuando el aceite se enjuaga. El filtro de aceite de vacío de aceite de turbina se puede utilizar como una herramienta auxiliar del dispositivo de enjuague de gran flujo para mejorar la eficiencia y la calidad del enjuague de aceite.





Características

• Sistema de filtración gradual de tres etapas, elemento filtrante de material importado (HPM), alta precisión, larga vida útil, uso repetido sin reemplazo, filtra completamente las impurezas en el aceite. El elemento filtrante tiene las características de alta precisión de filtración, capacidad a gran escala, pequeña resistencia y larga vida útil, etc., que constituyen un sistema de filtrado de contaminantes sólidos confiable para garantizar la limpieza del aceite y cumplir con los estándares operativos del aceite de turbina de vapor en la industria energética (los usuarios pueden operar en 1, 3, 5, 10/> 10μ m elemento filtrante de múltiples especificaciones - elemento filtrante de acero inoxidable con menos de o más de tres grupos de combinación de elementos filtrantes). El filtro de aceite tipo placa y marco no necesita un reemplazo frecuente de papel de filtro, y no habrá desperdicio de aceite de turbina en uso.
• Sistema de desemulsificación de agua, utilizando polímero y material polimérico, puede desemulsionar rápidamente L, separación de agua normal en aceite, hacer que la deshidratación sea más completa, mayor eficiencia; El elemento filtrante de separación de coalescencia especial se puede utilizar para lograr una tasa de eliminación de agua más eficiente para la unidad con una entrada de agua grave.
• La combinación de agregación, separación y evaporación instantánea tridimensional compleja puede eliminar rápida y completamente el agua y el gas en el aceite.
• La tecnología de tratamiento de aceite a baja temperatura puede eliminar por completo el agua en el aceite para garantizar que el valor de presión del aceite esté a la altura del estándar.
• El sistema de retrolavado está configurado para el retrolavado rápido del elemento filtrante fácilmente bloqueado para garantizar una purificación normal y continua y evitar el desmontaje y la limpieza manual.
• Usando el controlador automático de infrarrojos desarrollado por nuestra empresa, el equipo puede controlar la electroválvula para que entre automáticamente aceite, la bomba de aceite para que descargue automáticamente aceite, de modo que el nivel de aceite en el tanque de vacío esté automáticamente en un estado de equilibrio relativo.
• A través del controlador de nivel infrarrojo para el análisis de detección de señal de nivel, el dispositivo de control de enclavamiento de calentamiento, evita que el dispositivo de calentamiento cause cualquier razón de combustión en seco.
• El sistema de calentamiento equilibrado asegura que el aceite se caliente uniformemente y que la velocidad de calentamiento sea rápida, sin causar carbonización local del aceite.
• Control de calentamiento regional difuso, puede controlar automáticamente el sistema de calentamiento de acuerdo con la temperatura establecida, calentando el punto crítico sin turbulencias, calentando de manera más estable, más equilibrado.
• Controlador de temperatura inteligente con pantalla digital, puede establecer los límites superior e inferior de la temperatura de calentamiento, control estable, visualización de temperatura más intuitiva. La sonda de temperatura detecta directamente la temperatura del aceite, que es sensible y precisa sin histéresis.
• Para el equipo con gran potencia de calentamiento, se adopta el calentamiento de control de grupo o el calentamiento de varios pasos y el control independiente del controlador de múltiples temperaturas. El calentamiento de grupo se puede ingresar selectivamente de acuerdo con la situación real del sitio; El calentamiento en cascada de varias etapas puede controlar automáticamente la entrada de energía de calentamiento de acuerdo con la configuración y la temperatura del aceite oportuna, no solo puede el calentamiento rápido a plena potencia cuando la temperatura del aceite es baja, sino que también puede mantener automáticamente la temperatura del aceite a baja potencia cuando la temperatura del aceite alcanza la temperatura preestablecida, de modo que el equipo ahorra más energía, al tiempo que evita el sobrecalentamiento y la carbonización del aceite.
• Sistema de circulación incorporado, puede llevar a cabo la purificación de circulación dentro del equipo, después de pasar el equipo.
• La máquina está equipada con medidas de protección contra sobrepresión, sobrecorriente, sobrecarga y combustión en seco, puede ser una operación desatendida en línea.













Bordes

• Sistema de deshidratación (desgasificación)

• El recipiente de vacío puede ampliar el área de evaporación de manera eficiente. El calentador, que se coloca en el recipiente de vacío, se convierte en un evaporador. Por lo tanto, el área de evaporación del recipiente de vacío es tres veces mayor que la del recipiente de vacío ordinario. Esta innovación puede deshidratar y desgasificar de manera efectiva y eficiente.
• La estructura óptima del sistema de deshidratación (desgasificación) amplía el área de la superficie del aceite expuesta al sistema de vacío y extiende la distancia de flujo del aceite en el sistema de vacío. Por lo tanto, hay tiempo suficiente para eliminar la humedad y el gas del aceite por vaporización.

• Sistema de filtración

• Los materiales de filtración con aberturas variables están hechos de fibra de vidrio especializada. Los tamaños de la fibra de filtración y la abertura disminuyen gradualmente en las diferentes etapas de filtración. Las impurezas con diferentes tamaños de partículas se filtran paso a paso. La capacidad de eliminar partículas y impurezas se mejora en gran medida con este método.
• El sistema de filtración tiene una finura de filtración estable y perfecta. La finura de filtración tiene varios grados, incluyendo 1, 2, 3, 4, 5, 6, 10 µm, etc. Aceite β≥1000 después del filtro.
• El sistema de filtración está equipado con un dispositivo de enjuague inverso y suciedad. Mejora la efectividad de la filtración y extiende la vida útil del filtro horriblemente.
• Sistema de calentamiento de aceite
• La estructura única del calentador calienta el aceite uniformemente.
• El sistema de calentamiento de aceite asegura menos de 1.0 w/cm². Durante el proceso de calentamiento, se evita el deterioro del aceite causado por el sobrecalentamiento.
• La temperatura del aceite se puede ajustar entre 20℃ y 80℃. El calentador se controla manual o automáticamente. El calentador se detendrá automáticamente cuando la temperatura del aceite alcance un cierto grado.
• Al estar instalado con dispositivos de protección de seguridad, el sistema de calentamiento es seguro y confiable. El calentador detendrá el funcionamiento automáticamente cuando el volumen de aceite de entrada sea demasiado bajo para evitar daños al calentador.

• Sistema de control de aparatos eléctricos

• Los componentes principales de los aparatos eléctricos fabricados por Schneider, Siemens, etc. garantizan la seguridad del sistema de control.
• Tener varios sistemas de protección que evitarán la eyección de aceite, la sobrecarga y la sobretensión, etc.

• Sistema de control de nivel de aceite

• El sistema de control automático de nivel de aceite de bola flotante o infrarrojo se instala en el recipiente de vacío para controlar el nivel de aceite a fin de evitar que el aceite sea succionado en la bomba de vacío durante la operación.
• La nueva innovación de eliminar la espuma puede evitar que el aceite sea succionado en la bomba de vacío.

• Componentes de alta calidad

• Las piezas componentes principales de los productos NSH, como la bomba de vacío, la bomba de aceite y los aparatos eléctricos, son de SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO, etc. Asegura la alta calidad y confiabilidad de los productos NSH.





Estructura y apariencia

• Los productos NSH adoptan una estructura de montaje en chasis en forma de barco para garantizar la estanqueidad al aceite y proteger el medio ambiente de la contaminación.
• Todo el equipo se caracteriza por su pequeño tamaño, peso ligero y fácil de mover.
• Varios tamaños y configuraciones (escudo) disponibles.
• Disponible en opciones móviles o estacionarias.
• El purificador de aceite de vacío automático y el purificador de aceite de vacío a prueba de explosiones están disponibles según las necesidades de los clientes.

● La configuración convencional es principalmente acero al carbono, de acuerdo con las necesidades del cliente, también puede optar por utilizar el material de acero inoxidable del tubo del tanque, hermoso y no corroído, puede funcionar durante mucho tiempo. ● Las piezas principales de energía, el equipo de filtración, las piezas eléctricas de la configuración convencional para la configuración estándar nacional, los clientes también pueden elegir productos importados de alta calidad para mejorar el rendimiento del equipo.





Principio de funcionamiento

El diseño del filtro de aceite de vacío para aceite de turbina se basa en el punto de ebullición del agua y el aceite. Se compone de filtro principal, sistema de calentamiento, filtro fino, condensador, tanque de vacío, filtro fino, tanque de agua, bomba de vacío, bomba de descarga y armario eléctrico. La bomba de vacío extrae el aire en el tanque de vacío para formar un vacío, el aceite exterior actúa como presión atmosférica, a través de la tubería de admisión en el filtro principal para eliminar las partículas grandes, y luego en el tanque de calentamiento. Después del calentamiento, como 40 ~ 75°C, el aceite entra en el tanque de vacío a través de la electroválvula, que puede controlar automáticamente la cantidad de aceite dentro y fuera del equilibrio del tanque de vacío. El aceite calentado se convierte en niebla de aceite en el tanque de vacío, y el agua en el aceite se evapora rápidamente en rociadores de vapor, que son aspirados en el condensador de la bomba de vacío. El vapor de agua pasa a través del condensador de vuelta al agua líquida y se descarga. El gas en el aceite se elimina rápidamente mediante una bomba de vacío. Después del tanque de vacío, el aceite pasa a través de un filtro fino para separar las partículas de las impurezas, y luego el aceite limpio se descarga.







Garantías y documentación

SINO-NSH garantiza la planta suministrada bajo esta especificación contra defectos en materiales y mano de obra bajo uso y servicio normales durante un período de dieciséis (16) meses a partir de la fecha de envío o doce (12) meses después de la puesta en marcha del sistema. La obligación de SINO-NSH bajo esta garantía se limita a reparar o suministrar, sin cargo F.O.B. punto de fabricación, una pieza similar para reemplazar cualquier pieza, que se demostró que era defectuosa dentro del período de garantía. SINO-NSH no será en ningún caso responsable de ningún daño indirecto o consecuente. La garantía de rendimiento estará dentro de las limitaciones detalladas en el párrafo de deber y rendimiento de esta especificación.

Se suministran dos (2) copias de los manuales de operación y mantenimiento con cada purificador. Estos sistemas están diseñados para operar con la mayor simplicidad y se requiere, póngase en contacto con SINO-NSH para obtener cargos adicionales.







Especificaciones técnicas



Artículo		Unidad	TF-30	TF-50	TF-100	TF-150	TF-200
Caudal		L/H	1800	3000	6000	9000	12000
Rango de vacío		MPa	－0.06～～－0.096
Presión de trabajo		MPa	≤0.3
Relación de agua		PPm	≤ 100
Tamaño de impureza		µm	≤ 5
Claridad		NAS(1638)	≤ 6
Rango de temperatura		℃	40—80
Valor de desemulsificación		Μin	＜ 15
Fuente de alimentación		V	~50Hz 380V(o según sea necesario)
Ruido de trabajo		dB	≤ 70			≤ 75
Potencia de calentamiento		Kw	30	36	72	90	120
Potencia total		Kw	33	39	77	98	128
Diámetro de entrada (salida)		Mm	DN25	DN32	DN40	DN50	DN65
Peso neto		Kg	420	550	750	850	950
Tamaño	longitud	Mm	1400	1550	1700	1800	1900
	ancho	Mm	1050	1100	1300	1400	1500
	altura	Mm	1650	1700	1850	1950	2050







Otros tipos de nuestras máquinas purificadoras de aceite

Purificador de aceite de la serie TF: El sistema de purificador de aceite de turbina es particularmente adecuado para purificar el aceite lubricante de la turbina. También se aplica para tratar aceite hidráulico, refrigerante y otra lubricación en la que contienen grandes cantidades de agua, vapor, impurezas, lodos, dieléctricos y coloides. Puede eliminarlos de manera efectiva y eficiente.
Purificador de aceite de la serie LV: Los sistemas de filtro de aceite lubricante son adecuados especialmente para purificar y restaurar aceite hidráulico, aceite de máquina, aceite refrigerante y varios otros aceites de lubricación.
Purificador de aceite de la serie GER: El sistema de regeneración de aceite usado es adecuado para regenerar aceite de motor de combustión interna usado, incluido el aceite de motor diésel, el aceite de motor de gasolina y el aceite hidráulico usado, otro aceite de lubricación usado de maquinaria.

Purificador de aceite de la serie GED: se utiliza para reciclar todo tipo de aceite usado en aceite base o aceite diésel de alta calidad.
