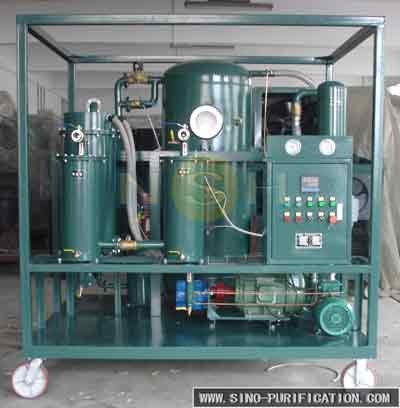

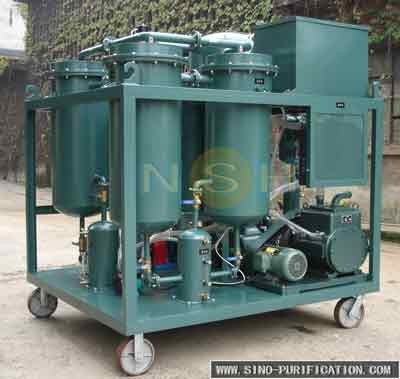

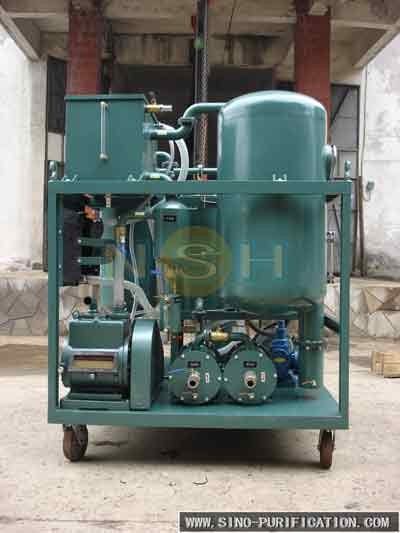

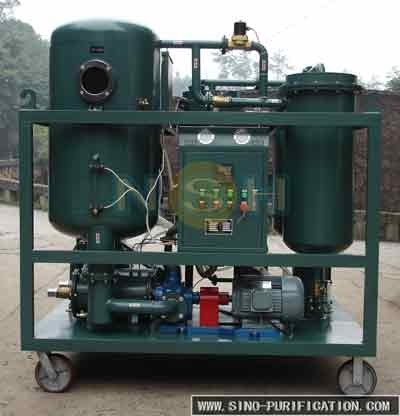

Planta del vacío del sistema de la filtración del purificador de aceite de la turbina del TF 6000L/H 50hz

TF 6000L/H 50hz Sistema de filtración del purificador de aceite de turbina Planta de vacío

Aplicación

Serie TFEl filtro de aceite de turbina al vacío se utiliza para tratar el aceite de turbina no cualificado. Se utiliza ampliamente en turbinas de vapor y turbinas de gas de energía eléctrica, industria química, fabricación de papel, metalurgia y otras industrias. Procesamiento en línea de aceite de turbina, para garantizar la regulación de la unidad, sistema de humedecimiento normal de trabajo, el uso de nueva agregación, tecnología de separación,También puede ser aceite hidráulico de baja viscosidad y aceite de enfriamiento y la necesidad de eliminar una gran cantidad de agua y filtración de precisión impurezas de otros aceites lubricantes de baja viscosidad. Esta máquina es el uso de medios físicos, sin afectar a la composición del aceite y el rendimiento bajo la premisa de la eliminación rápida de aceite que contiene una gran cantidad de agua,impurezas y gases (acetileno), metano de hidrógeno, etc.) y otros ingredientes nocivos; Asegurar el funcionamiento normal del sistema de regulación y lubricación de la unidad, prolongar el período de mantenimiento de la unidad.

Descripción

La serie de purificadores de aceite de turbina TF está desarrollada por tecnología de evaporación al vacío, tecnología de coacervación, tecnología de coalescencia, tecnología de ingeniería de separación y tecnología de purificación refinada.Puede eliminar el agua.El proceso de extracción de los gases, impurezas, coloides, dieléctricos, etc. se realiza de forma rápida y eficaz en condiciones de vacío elevado y se reutiliza el aceite residual.

La lubricación de las turbinas u otros equipos que tengan un sistema de lubricación debe ser sustituida con frecuencia debido al vapor, el agua y otras impurezas mezcladas con ella.el deterioro del aceite daría lugar a una avería de la máquina o afectaría al funcionamiento normal de la máquina.

La serie TF puede extender eficazmente la vida útil del aceite y proteger a la turbina y otras máquinas que tienen sistema de lubricación de daños.

Características

1) Adoptar tecnología de vacío de coalescencia, absorción molecular, secado al vacío, desmulsificación automática y otras tecnologías en una sola, sin usar ningún aditivoDesmulsificación, completamenteDesmulsificación.

2) único- ¿ Qué?veces método de deshidratación, no sólo puede separar una gran cantidad de agua en el aceite, sino que también puede eliminar los rastros de agua en el aceite, la deshidratación y la eficiencia de emulsión es alta,para que el aceite emulsionado grave turbio también pueda convertirse en limpio transparente.

3) El equipo adopta la configuración del sistema de cifrado y filtrado paso a paso. El filtro se puede limpiar y usar repetidamente, el bajo costo de los consumibles, la larga vida útil, la configuración del filtro de alta precisión puede eliminar eficazmente las partículas finas y las impurezas en el aceite.

4) El dispositivo de condensación media combinado con la tecnología de refrigeración por viento y agua fuerte se adopta para condensar y deshidratar el gas mezclado de alta temperatura y alta temperatura extraído.mejorar la potencia de salida efectiva del equipo, prolongar en gran medida la vida útil de los accesorios y hacer que el equipo sea más duradero;

5) calefacción con diseño de baja carga, para garantizar que el calentador de aceite puedael calor, puede evitar de manera efectiva la rotura del aceite y el daño por el envejecimiento;

6) elavanzadosistema eléctrico y sistema automático de control del nivel de aceite en el infrarrojo. El control automático no producirá fenómenos de circulación de aceite.

7) Puede realizar el funcionamiento en línea sin supervisión con turbina de vapor, turbina de agua y otros equipos. Bajo nivel de ruido, en consonancia con los altos estándares mundiales de protección del medio ambiente;

8) El equipo puede drenar automáticamente el agua sin parar, lo que hace que el funcionamiento del equipo sea más simple y humano;

9) Si el valor ácido del aceite excede el estándar, el dispositivo de regeneración BZ puede utilizarse conjuntamente para reducir el valor ácido y la pérdida dieléctrica, el valor ácido después del tratamiento del aceite (mgKOH/g) ≤ S0.03; Es elTambién puede purificar el aceite con vapor, fuga de agua, envejecimiento, ácido,espuma y emulsión para que los índices de calidad del aceite cumplan los requisitos de "GB/T 7596-2008" Norma de calidad para el aceite de turbina de vapor en funcionamiento ". En líneaDesmulsificación, deshidratación, eliminación de ácidos, eliminación de impurezas, para que el aceite de turbina turbido se vuelva claro y transparente.

Fronteras

• Sistema de deshidratación (Degas)

• El recipiente de vacío puede aumentar el área de evaporación de manera eficiente.Por lo tanto, el área de evaporación del recipiente de vacío es tres veces mayor que la del recipiente de vacío ordinarioEsta innovación puede deshidratar y desgasear eficaz y eficientemente.
• La estructura óptima del sistema de deshidratación (degas) aumenta la superficie del aceite expuesto al sistema de vacío y amplía la distancia de flujo del aceite en el sistema de vacío.Así hay tiempo suficiente para eliminar la humedad y el gas del aceite por evaporación.

• Sistema de filtración

• Los materiales de filtración con aberturas variables están hechos de fibra de vidrio especializada.Las impurezas con diferentes tamaños de partículas se filtran paso a pasoLa capacidad de eliminación de partículas e impurezas se mejora considerablemente con este método.
• El sistema de filtración tiene una finalidad de filtración estable y perfecta.3,4,5,6,10 μm, etc. El aceite β≥1000 después del filtro.
• El sistema de filtración está equipado con un dispositivo de enjuague y suciedad inversa, lo que mejora la eficacia del filtrado y prolonga la vida útil del filtro enormemente.

• Sistema de calefacción por aceite

• La estructura única del calentador calienta el aceite uniformemente.
• El sistema de calefacción de aceite garantiza menos de 1,0 w/cm2.
• La temperatura del aceite se puede ajustar entre 20°C y 80°C. El calentador se controla manualmente o automáticamente.
• El sistema de calefacción está instalado con dispositivos de protección de seguridad, por lo que es seguro y fiable.El calentador dejará de funcionar automáticamente cuando el volumen de aceite de entrada sea demasiado bajo para evitar daños del calentador.

• Sistema de control del aparato eléctrico

• Los componentes principales del aparato eléctrico fabricado por Schneider, Siemens, etc. aseguran la seguridad del sistema de control.
• Disponer de varios sistemas de protección que evitarán la eyección de aceite, la sobrecarga y el exceso de voltaje, etc.

• Sistema de control del nivel de aceite

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• La nueva innovación de eliminar la espuma puede evitar que el aceite sea aspirado a la bomba de vacío.

• Componentes de alta calidad

• Los componentes principales de los productos NSH, como la bomba de vacío, la bomba de aceite y los aparatos eléctricos, son de SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO, etc.Garantiza la alta calidad y fiabilidad de los productos NSH.

Estructura y apariencia

• Los productos de NSH adoptan una estructura de chasis y montaje en forma de barco para garantizar que el aceite no se escape y proteger el medio ambiente de la contaminación.
• Todo el equipo se caracteriza por su pequeño tamaño, peso ligero y conveniente para moverse.
• Disponible en varios tamaños y configuraciones (escudo).
• Disponible en opciones móviles o estacionarias.
• El purificador de aceite de vacío automático y el purificador de aceite de vacío antiexplosión están disponibles según las necesidades de los clientes.

Principio de trabajo

Cuando se arranca la máquina de purificación del aceite, el aceite contaminado entra en el filtro primario bajo el efecto de la diferencia de presión, en la que se filtran grandes partículas de partículas.A partir de ahí, el aceite se calienta y entra en el filtro secundarioLuego el aceite entra en el separador de agua, el agua libre y soluble se separa del aceite y se drena al colector de agua.el aceite pasa a través del filtro fino y las partículas finas de materias se eliminan durante el procesoFinalmente, el aceite entra en el tanque de vacío, donde se eliminan los restos de agua y el vapor se condensa en el condensador o se expulsa por el sistema de vacío.El aceite reutilizado es drenado por la bomba de aceite al final.

Las garantías y la documentación

SINO-NSH Warrants the plant supplied under this specification against defects in material and workmanship under normal use and service for a period of sixteen (16) months from date of shipment or twelve (12) months after the start up of the system. La obligación de SINO-NSH con arreglo a esta garantía se limita a reparar o suministrar, sin cargo en el punto de fabricación FOB, una pieza similar para reemplazar cualquier pieza,que se haya comprobado que es defectuoso durante el período de garantíaSINO-NSH no se hace responsable en ningún caso de los daños indirectos o consecuentes.La garantía de rendimiento estará dentro de las limitaciones detalladas en el párrafo de trabajo y rendimiento de esta especificación..

Se proporcionan dos copias de los manuales de operación y mantenimiento con cada purificador.Por favor, póngase en contacto con SINO-NSH para cobrar cargos adicionales..

Especificaciones técnicas

Otros tipos de máquinas purificadoras de aceite

Purificador de aceite de la serie TFEl sistema de purificación de aceite de turbina es particularmente adecuado para purificar el aceite lubricante de turbina.el vapor, impurezas, lodos, dieléctricos y coloides.
Purificador de aceite de la serie LV: El sistema de filtro de aceite de lubricación es especialmente adecuado para purificar y restaurar el aceite hidráulico, el aceite de máquina, el aceite de refrigerante y varios otros aceites de lubricación.
Purificador de aceite de la serie GER: El sistema de regeneración de aceite usado es adecuado para la regeneración de aceite usado de motor de combustión interna, incluido el aceite de motor diésel, el aceite de motor de gasolina y el aceite hidráulico usado,otros aceites de lubricación utilizados para máquinas.

Purificador de aceite de la serie GED: se utiliza para reciclar todo tipo de aceite residual en aceite base o diesel de alta calidad.

Sobre nosotros:Somos el fabricante líder con casi 25 años de experiencia y suministramos máquinas de purificación de aceite de la mejor calidad y el mayor rendimiento de costo.Nuestros equipos de purificación de aceite están construidos con materias primas de alta calidad con la última tecnología avanzada por muchos técnicos calificados y trabajadores profesionalesSomos honestos con cada cliente y responsables de cada máquina que vendemos, ofrecemos un gran servicio postventa, en cualquier momento en que el cliente nos necesite, no importa antes o después de la compra,Estamos disponibles en línea o llamando, para dar una respuesta rápida e instantánea al cliente.
¢hemos ejercido en esta industria durante todos estos años, y también tenemos ricas experiencias in situ.
Para obtener las especificaciones detalladas del producto, por favor déjenos su correo electrónico o número de teléfono móvil para que le enviemos el catálogo.
